Vyráběné aplikátory etiket

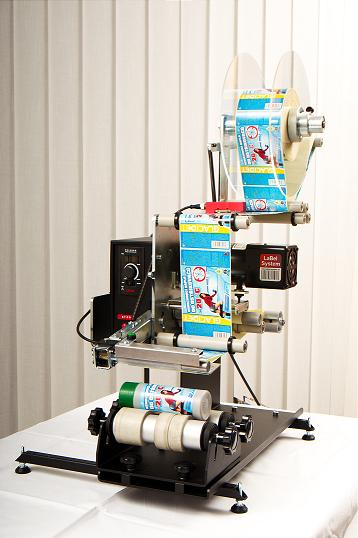

Aplikátor etiket BTO 180/200 pro válcové obaly

Aplikátor etiket BTO 180/200 s podstavou pro aplikaci etiket na kruhové i oválné nádoby je určen především pro provozy s poloautomatickou aplikací etiket na válcové obaly nebo rovinné plochy. Aplikátor je konstruován pro etikety do šíře 200 mm a průměr nádoby do 120 mm. Rychlost nalepování etiket je volitelně nastavitelná. Pohon celého zařízení je zabezpečen střídavým motorem s frekvenčním měničem vyžadujícím minimální údržbu. Řízení zabezpečuje mikroprocesorová jednotka Siemens umožňující volitelné programování a ovládání doplňkových zařízení dle požadavků uživatelů. Při zakoupení stojanu je možno aplikátor používat pro plošné polepování produktů unášených na rovinném dopravníku s využitím pneumatického nanášení etiket. Pro dotisk data výroby a výrobní šarže je možno aplikátor vybavit inkoustovou tiskárnou.

Konstrukční výhody:

• poháněné výkyvné rameno
• brzda odvíjení kotouče etiket
• plynulé odvíjení zbytkového nosného papíru
• možnost přestavby na obdélníkové a rovinné obaly
• možnost doplnění značícího zařízení
• možnost rozšířění o plynulou regulaci odvíjení etiket

Technická data:

• Druh obalu: válcový
• Šířka etikety: 20 – 200 mm (speciální rozměry na přání)
• Délka etikety: neomezeně s odělovací mezerou min. 3 mm
• Průměr trnu kotouče etiket: 40 / 76 mm
• Vnější průměr etiketové role: max. 320 mm
• Rychlost podávání etikety: 1–15 m/min.
• Rozměry aplikátoru etiket BTO 150/200 (dxšxv): 600×500×900 mm
• Elektrický zdroj: 230 V, 50 Hz
• Příkon do: 120 W
• Váha: 40 kg

Funkce etiketovacího stroje BTO 180 na kartuše:

Funkce etiketovacího stroje BTO 150:

Funkce etiketovacího stroje BTO 180 čerpadel Bosch:

Funkce etiketovacího stroje BTO 180 limonád Bubble Joy:

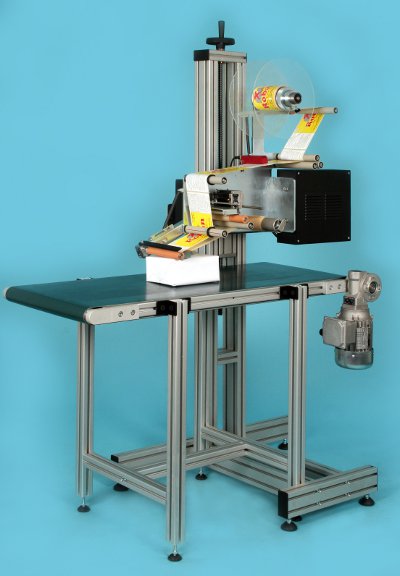

Aplikátor etiket BTR 150/200 pro rovinné obaly

Aplikátor LaBel System typu BTR 150/200 je určen především pro označování výrobků nebo jejich obalů na balicích a výrobních linkách. Aplikátor je konstruován pro etikety do šíře 150–200 mm. Rychlost nalepování etiket je volitelně nastavitelná. Pohon celého zařízení je zabezpečen střídavým motorem s frekvenčním měničem vyžadujícím minimální údržbu. Řízení zabezpečuje mikroprocesorová jednotka Siemens umožňující volitelné programování a ovládání doplňkových zařízení dle požadavků uživatelů. K aplikátoru je dodáván stabilní stojan s možností nastavení výšky nad dopravníkem nebo pneumatický podavač etiket. Pro dotisk data výroby a výrobní šarže je možno aplikátor vybavit inkoustovou tiskárnou. Při zakoupení podstavce pro rotační a oválné nádoby je možno aplikovat etikety i pro tento druh obalů a výrobků.

Konstrukční výhody:

• poháněné výkyvné rameno
• brzda odvíjení kotouče etiket
• plynulé odvíjení zbytkového nosného papíru
• nastavitelnost libovolné výšky nad dopravníkem produktů
• možnost doplnění značícího zařízení
• možnost rozšíření o technologii nastřelování vzduchem
• možnost zakoupení podstavce pro aplikaci na válcové plochy
• možnost rozšířění o regulaci odvíjení etiket
• dokoupení pásového dopravníku s možností plynulé regulace posuvu

Technická data:

• Druh obalu: rovinný
• Šířka etikety: 20 – 200 mm (speciální rozměry na přání)
• Délka etikety: neomezeně s odělovací mezerou min. 3 mm
• Průměr trnu kotouče etiket: 40 / 76 mm
• Vnější průměr etiketové role: max. 320 mm
• Rychlost podávání etikety: 1–11 m/min.
• Rozměry aplikační hlavy (dxšxv): 600×350×650 mm
• Elektrický zdroj: 230 V, 50 Hz
• Příkon do: 80 W
• Váha aplikátoru + stojanu : 35 + 30 kg

Funkce etiketovacího stroje BTR 150:

Etiketování pytlů aplikátorem BTR-200 na výrobní lince Oseva a.s.:

Etiketování pytlů aplikátorem BTR-200 na výrobní lince Dibaq a.s.:

Aplikátor etiket BTO 200L pro rovinné obaly s dotiskem

Aplikátor LaBel System typu „BTO 200L“ vychází z typu BTO 200 a je určen především pro poloautomatické označování plochých obalů s různým obsahem náplní od 0,3 l do 10 l. Aplikátor je konstruován pro etikety do šíře 200 mm s libovolnou délkou etikety. Rychlost nalepování etiket je volitelně nastavitelná. Stroj je vybaven inkoustovou tiskárnou s možností tisku tří řádků informací jako je datum, datum trvanlivosti, čas, čítač, bitmapa, čárové kódy. Rychlost zasychání toneru je do 3s. Stroje je možno upravovat dle tvaru nádoby. Varianty aplikací si prohlédněte v následujících videích.

Funkce etiketovacího stroje BTO 200L na olejové obaly 1l:

Funkce etiketovacího stroje BTO 200L na olejové obaly 5l:

Funkce etiketovacího stroje BTO 200L na skleněné potravinářské obaly 0,7l:

Stolní aplikátor etiket Bottle-Matic na válcové nádoby

Poloautomatický aplikátor Bottle-Matic je konstruován na válcové plochy a umožňuje uživateli označit všechny druhy válcových objektů pouhým vložením nádoby a stisknutím nožního spínače. Verze Bottle-Matic I aplikuje etiketu na 1stranu nádoby. Verze Bottle-Matic II aplikuje etikety na 2 strany nádoby (přední a zadní)během 2 sekund. Rychlost aplikace je až 1200 ks/hod. Přehledový reklamní leták poloautomatického aplikátoru Bottle-Matic na válcové nádoby si stáhněte zde.

Funkce stolního aplikátoru Bottle-Matic:

Stolní aplikátor etiket Primera na válcové nádoby

Stolní aplikátory etiket PRIMERA AP360/362e jsou výborným etiketovacím řešením pro polo-aututomatické etiketování standarních válcových tvarů, jako jsou např. lahve, sklenice, konzervy a trubice. AP360e aplikuje etiketu na 1stranu nádoby. AP362e aplikuje etikety na 2 strany nádoby (přední a zadní), obsahuje LED počítadlo a paměť na 9pozic etiket.

Funkce stolního aplikátoru PRIMERA AP360/362e:

Stolní aplikátor etiket Primera na ploché nádoby

Stolní aplikátor etiket PRIMERA AP550e je výborným etiketovacím řešením pro polo-aututomatické etiketování plochých obalů, jako jsou např. obdélníkové/čtver­cové láhve nebo ploché nádoby nebo sáčky.

Funkce stolního aplikátoru PRIMERA AP550e:

Přehledový reklamní leták poloautomatických aplikátorů Primera na válcové nádoby si stáhněte zde.

Ruční aplikátor etiket LAH 230 na válcové nádoby

Ruční aplikátor etiket LAH 230 na válcové nádoby je jednoduchým etiketovacím řešením pro manuální etiketování hladkých válcových tvarů, jako jsou například lahve, sklenice a podobné válcové nádoby bez osazení. Obsluha ručním pohonem aplikuje etiketu na nádobu a při tom sleduje začátek následující etikety na mastavitelném pravítku.

Funkce ručního aplikátoru LAH 230:

Technické parametry ručního aplikátoru LAH 230 na válcové nádoby si stáhněte zde.

Modulární aplikátory etiket PHOENIX Italia Srl

Naše nové zastoupení aplikátorů Phoenix Italia.

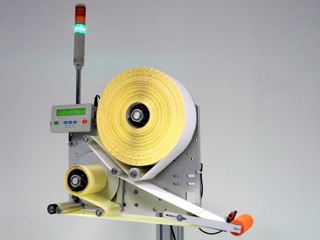

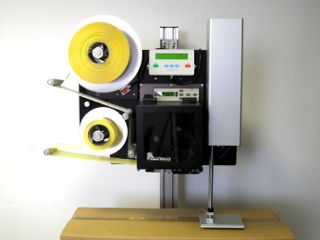

Modulární konsrrukce aplikátorů Phoenix nám umožňuje rozšířit sortiment aplikátorů o další varianty zařízení od známého italského výrobce s 20-ti letou historií vývoje a výroby. Konstrukce aplikárorů etiket je rozdělena do tří seriových řad: AL122, AP122 a serie 4050. Zařízení Phoenix AL122 je aplikátor pro předtištěné etikety, které zařízení aplikuje na pohybující se produkt. Phoenix AP122 je aplikátor pro předtištěné etikety, které zařízení nalepuje na stabilní produkt pomocí výsuvného pístu s vakuovou hlavou. Poslední serie 4050 je určena pro dotisk etiket integrovanou termotransferovou tiskárnou typu Zebra a následným nalepením na stabilní a pohybující se produkty. Popis typových řad aplikátorů etiket Phoenix Italia si stáhněte zde.

Individuální cenovou nabídku přizpůsobenou vašim potřebám s využitím aplikátorů etiket Phoenix Italia Srl vám zašleme na vyžádání.

Ukázka instalovaného pístového aplikátoru etiket Phoenix AP122 do kartonážní linky pro firmu GZ Media Soběslav:

Aplikátory etiket Collamat s krokovými motory

Aplikátory Collamat pro náročné velkoobjemové etiketovací systémy s přesností lepení 0,5mm.

Základní typové řady aplikátorů COLLAMAT nesou označení 2600, 3600, 6600, 7600 a 9100. Jejich technické parametry se liší zejména v rychlosti a přesnosti etiketování a maximální velikostí etiket. Mikroprocesorové řídící jednotky zajišťují rychlé a přesné nastavení aplikátorů, řízení pohonu (krokového motoru) a zároveň umožňují synchronizovat chod aplikátoru s dopravníkem pomocí signálů ze snímače pohybu. Dále je možné využít případného zapojení dvou aplikátorů pro zajištění nonstop režimu. Tyto osvědčené typové řady aplikátorů COLLAMAT se využívají při řešení náročných velkoobjemových etiketovacích systémů. Individuální cenovou nabídku zařízení využívající aplikační jednotky COLLAMAT Vám zašleme na vyžádání.

Ukázka realizované linky s aplikátory Collamat 2610 pro polepování plastových rámečků:

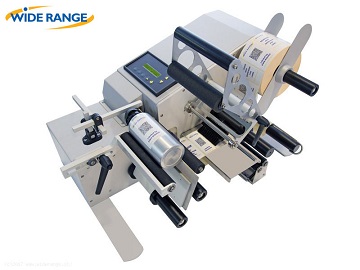

Aplikátor etiket DWR Round na menší válcové nádoby

Aplikátor DWR Round pro lepení etiket s dotiskem inkoustovou tiskárnou HSA Jet na válcové nádoby o průměru od 20 do 130 mm.

Ukázka aplikátoru etiket s dotiskem expizačního data inkoustovou tiskárnou HSA Jet na válcové nadobky s dezinfekčím roztokem na Covid19:

Příslušenství aplikátorů etiket

Odvíječe etiket z tiskáren

Stojan pro aplikátor etiket

Stojany vyrábíme dle rozměrových požadavků zákazníka

Pneumatický manipulátor etiket jako příslušenství aplikátoru BTO180

Průmyslová inkoustová tiskárna TSjet pro aplikátor BTO180

Pro dotisk výrobních informací jako je datum výroby/expirace, číslo šárže a podobně využíváme pro naše poloautomatické aplikátory BTO180/200 průmyslovou inkoustovou tiskárnu TSjet s tiskovou hlavou, která je českým výrobkem s podporou tuzemnského výrobce. Jedná se levný a uživatelsky velmi přívětivý systém s velmi rychlou instalací a levným provozem. Tiskárna umí dotisknou na etiketu nebo přímo na produkt maximálně 3 řádky textu do šířky tisku 12mm.

Elektrické lineární pohony pro polohování produktů

Pro polohování produktů pod aplikátrory používáme elektrické lineární pohony vybavené krokovými motory se zpětnou vazbou polohy včetně řízení a nadřazených PLC.

Dopravníky pro dopravu produktů pod aplikátory

Dodáváme na zakázku pásové dopravníky dle požadavků zákazníků s možností plynulé regulace posuvu. Dopravníky jsou konstruovány z lehkých hliníkových profilů s upínacími drážkami pro montáž dalších prvků. K dopravníku je možno dodat stojan pro nastavení výšky aplikátoru a tiskárny nad označovaným produktem.

Manipulace prostřednictvím robotů

Montáž nebo přenos etiket prostřednictvím robotů EPSON nebo FANUC

Manipulace produktů nebo etiket prostřednictvím 3-osých robotů EPSON SCARA LS3 nebo pavoučím robotem FANUC M-1iA je universální a rychlá alternativa přemísťování etiket, která se vyznačuje těmito vlastnostmi:

• universální uplatnění s velmi úsporným provozem,
• flexibilní, přesná a spolehlivá manipulace
• vhodné pro střední a velké série
• krátká doba zavedení této technologie

Robot nabízíme v kombinaci s externě řízeným podavačem etiket typu DWR 100F/100 FC (viz. záložka – Podavače etiket) nebo s tiskárnou etiket vybavenou odlepovačem. Přenos etiket je realizován podtlakovými přísavkami, upravenými dle velikosti etikety s přesností až 0,2mm.

Přehledový reklamní leták robotů produktové řady EPSON SCARA-LIGHT 06 LS3 si stáhněte zde.

Funkci malého robota EPSON Scara Lihgt LS3 si prohlédněte v následujícím vi­deu:

Ozkoušenou funkci pavoučího robota FANUC M-1iA s nabízeným podavačem etiket DWR 100FC/100F si prohlédněte v následujícím vi­deu:

Cenovou nabídku na vhodný typ robota EPSON nebo FANUC Vám zašleme na vyžádání.
